商品の詳細:
お支払配送条件:
|
| 製品名: | 多重モードスイッチ | コネクター: | FC/APC |
|---|---|---|---|
| 長さ: | 1Meter | ケーブル: | 900umは管を緩めます |
| 波長: | 850nm | 繊維: | 50/125または62.5/125um |
| ハイライト: | SFP光トランシーバ,sfp の繊維光学のトランシーバー |
||
2x4多重モード850nm光ファイバースイッチ
GEZHI 2x4の多重モード850nm光ファイバースイッチは指定出力繊維に入って来る光シグナルの方向を変えることによって光学チャネルを接続する。2x4多重モード850nm光ファイバースイッチは超高度の信頼性および速い切り替え速度、また二方向の性能を提供する。2x4多重モード850nm光ファイバースイッチは光学ネットワーキングの塗布のための本当の転換の解決である。
|
特徴 |
適用 |
|
|
指定
| 変数 | GZ-FSW-D1×2 | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | タイプ:1.0最高:1.5 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2 | |
順序情報
GZ-FSW-D1x2-X-XX-X-X-X-XX-X-XX
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC |
ピン
| タイプ | 国家 | 光学ルート | 電気ドライブ | 状態センサー | ||||||
| D1×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| 掛け金を降ろすこと | P1-P2 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| P1'-P2 | ||||||||||
| B | P1-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
| P1'-P3 | ||||||||||
| 非掛け金を降ろすこと | P1-P2 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| P1'-P2 | ||||||||||
| B | P1-P3 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| P1'-P3 | ||||||||||
光学ルート
| 状態A | 状態B |
 |
|

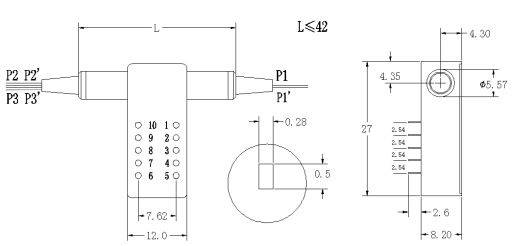

次元
