| 項目名前: | バイパス スイッチ | 繊維の長さ: | 0.5meter |
|---|---|---|---|
| ケーブル: | 0.9mm | コネクター: | カスタマイズされる |
| 港: | 4x4 | 信号: | 双方向 |
| ハイライト: | sfp の繊維光学のトランシーバー,sfp のトランシーバー モジュール |
||
4港のOpto機械バイパス スイッチ
4港のOpto機械バイパス スイッチは4つの出力繊維に4つの入って来る光シグナルの方向を変えることによって光学チャネルを接続する。これはopto機械構成を使用して達成され、電気制御信号によって活動化させる。4港のOpto機械バイパス スイッチは電気位置センサーを統合した。軽いパッチを変える強い方法を提供する薄膜フィルター技術に基づいて、この一連のプロダクトに高い信頼性および低い生産費を提供する徹底的に簡単だったプラットホーム構成がある。この新しい設計はかなり可動部分の位置の感受性、提供の前例のない安定性が高い、また無比の低いコストを削減する。
|
特徴
|
適用
|
4港のOpto機械バイパス スイッチの指定
| 変数 | GZ-D2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | タイプ:1.0最高:1.5 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できる。 | |
4港のOpto機械バイパス スイッチ ピン
| タイプ | 国家 | Pin定義 | 力 | コンディション モニター | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 非掛け金を降ろすこと |
P1-P3 P1'-P3 |
-- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| B |
P1-P4、P2-P3 P1'-P4、P2'-P3 |
V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| 掛け金を降ろすこと |
P1-P3 P1'-P3 |
-- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| B | P1-P4、P2-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
4港のOpto機械バイパス スイッチの順序情報
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
4港のOpto機械バイパス スイッチの光学ルート
| 状態1 | 状態2 |
 |
|

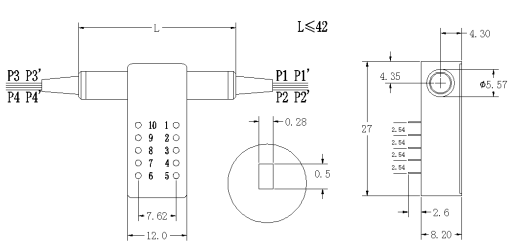

4港のOpto機械バイパス スイッチ次元
