商品の詳細:
お支払配送条件:
|
| 製品名: | 光ファイバースイッチ | 波長: | 850nm |
|---|---|---|---|
| チャネル: | 4x4 （二重2x2） | タイプを制御して下さい: | 掛け金を降ろすか、または非掛け金を降ろすこと |
| コネクター: | LC/SC/FC/ST （PCかAPC） | 適用: | モジュールとシステムの統合 |
| ハイライト: | 光スイッチモジュール,光ファイバー スイッチ |
||

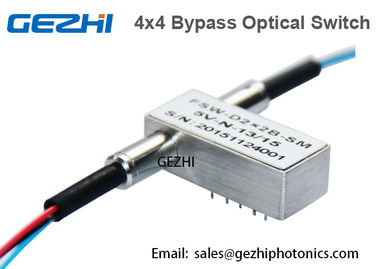

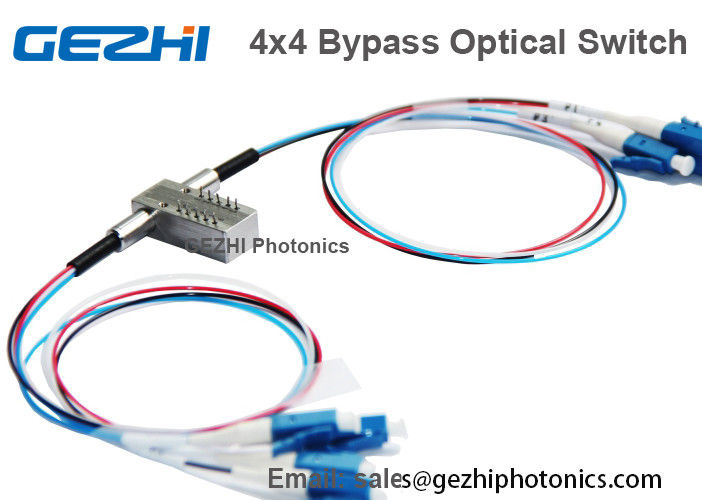

GEZHIシリーズ二重2x2バイパスopto機械繊維光学スイッチは単一の密集したパッケージの2つの同時に作動させた2つx 2つのバイパス スイッチを提供する。装置はスイッチによってが二方向である指定出力繊維に入って来る光シグナルの方向を変えることによって光学チャネルを接続する。
二重2x2バイパスOpto機械二方向の繊維光学スイッチは4つの出力繊維に4つの入って来る光シグナルの方向を変えることによって光学チャネルを接続する。スイッチは電気位置センサーを統合した。軽いパッチを変える強い方法を提供する薄膜フィルター技術に基づいて、この一連のプロダクトに高い信頼性および低い生産費を提供する徹底的に簡単だったプラットホーム構成がある。この新しい設計はかなり可動部分の位置の感受性、提供の前例のない安定性が高い、また無比の低いコストを削減する。
|
特徴
|
適用
|
指定
|
変数 |
GZ-D2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | タイプ:1.0最高:1.5 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できる。 | |
ピン
| タイプ | 国家 | Pin定義 | 力 | コンディション モニター | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 非掛け金を降ろすこと |
P1-P3 P1'-P3 |
-- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| B |
P1-P4、P2-P3 P1'-P4、P2'-P3 |
V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| 掛け金を降ろすこと |
P1-P3 P1'-P3 |
-- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| B | P1-P4、P2-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |

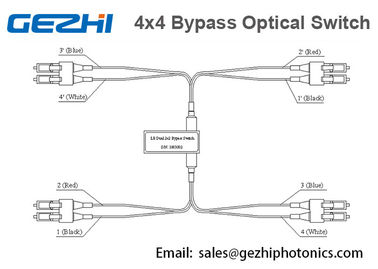

光学ルート
| 状態1 | 状態2 |
|
|
|
Apllication
次元
順序情報
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
0=None |
