| 製品名: | SMのバイパス スイッチ | ケーブル: | 2mm |
|---|---|---|---|
| コネクター: | LC/PC | 長さ: | 0.5meter |
| 波長: | 1310&1550nm | タイプ: | 掛け金を降ろすこと |
| ハイライト: | SFP光トランシーバ,sfp の繊維光学のトランシーバー |
||

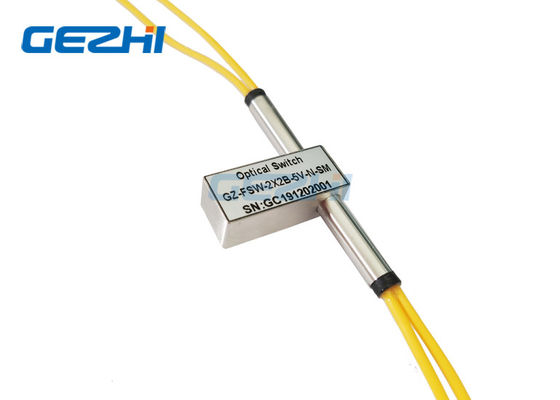

1310/1550nm SMのバイパス スイッチ
GEZHI 1310/1550nm SMのバイパス スイッチは指定出力繊維に入って来る光シグナルの方向を変えることによって光学チャネルを接続する。GEZHI 1310/1550nm SMのバイパス スイッチすべての波長を1260~1650nmのそれはで支えるために超高度の信頼性、低い挿入損失、速く切り替え速度、また二方向の性能を提供する。1310/1550nm SMのバイパス スイッチは光学ネットワークのために広く利用されている、保護、送信機および受信機の保護、ネットワークの試験制度および器械使用。
| 特徴 | 適用 |
|
|
1310/1550nm SMのバイパス スイッチの指定
| 変数 | GZ-FSW-2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:0.8最高:1.2 | タイプ:0.6最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できる。 | |
1310/1550nm SMのバイパス スイッチの光学ルート
| 状態1 | 状態2 |
 |
|
1310/1550nm SMのバイパス スイッチの順序情報
GZ-FSW-2x2B-X-XX-X-X-X-XX-X-XX
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC |
1310/1550nm SMのバイパス スイッチのピン
| 変数 | ピン | 電気ドライブ | 状態センサー | ||||||
| 2×2B | 光学道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 非掛け金を降ろすこと | P1-P3 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P4、P2-P3 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| 掛け金を降ろすこと | P1-P3 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり |
| P1-P4 P2-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
