商品の詳細:
お支払配送条件:
|
| 製品名: | 1x8コンパクトCWDM | チャンネル番号: | 8 チャネル |
|---|---|---|---|
| 波長: | 1471~1611nm | コネクタ: | LC/SC/FC/ST （PC か APC） |
| 繊維の種類: | 単信 | アプリケーション: | 人（メトロポリタン・エリア・ネットワーク） |
| ハイライト: | CWDM モジュール,Cwdm マルチプレクサー |
||

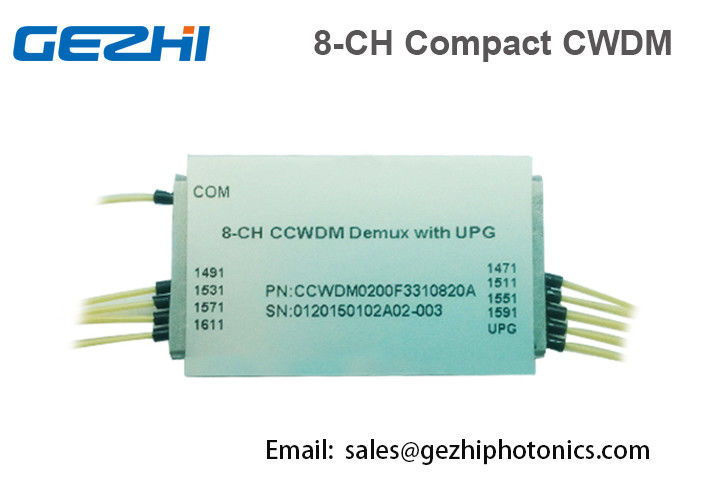

繊維CCWDMモジュール1x8は光学多重交換装置の小型サイズを運びます
密集した粗い波長部の多重交換装置(CCWDM)は地下鉄/アクセスの通信の帯域幅を網拡大しています。GEZHI Photonics CCWDMはマイクロ視覚の包装を結ぶ薄膜フィルター技術および金属に基づいています。平らなチャネルの帯域幅、適用範囲が広いチャネル構成、低い挿入損失および高い分離を用いるGEZHI Photonics'provides良質CCWDM。システムが育つと同時に容量を容易に改善することを設計します。Fooxtekすべてのプロダクトは光学道でエポキシなしです。
特徴
適用
変数:
| 変数 | 価値 | |||||||
| チャンネル番号 | 4 | 8 | 8 （+E1） | 8 （+E2） | ||||
| 中央波長（nm） | 1270,1290… 1610か1271,1291… 1611 | |||||||
| 通過帯域（nm） | チャネル | 最少。 | +/-6.5 | |||||
|
改善の港 |
最少。 | - | 1310+/-50 | 1260~1457 | ||||
|
分離（dB） |
Mux |
隣接チャネル |
最少。 | 30 | ||||
|
非隣接チャネル |
最少。 | 40 | ||||||
|
改善の港 |
最少。 | 15 | ||||||
| Demux |
隣接チャネル |
最少。 | 30 | |||||
|
非隣接チャネル |
最少。 | 40 | ||||||
|
改善の港 |
最少。 | 15 | ||||||
|
挿入損失 （dB） |
チャネル | 最高。 | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
改善 港 |
最高。 | - | 1.2 | |||||
| 通過帯域（dB）のさざ波 | 最高。 | 0.3 | ||||||
| 指向性(dB) | 最少。 | 50 | ||||||
|
分極の依存の損失（dB） |
最高。 | 0.15 | ||||||
|
分極モード分散（GD） ps |
最高。 | 0.1 | ||||||
| リターン・ロス（dB） | 最少。 | 45 | ||||||
| 繊維のタイプ |
来るSMF-28 900mmの緩い管を使って |
|||||||
| 繊維の長さ（m） | 1.0+/-0.1 | |||||||
| 力の処理（MW） | 最高。 | 500 | ||||||
| 作動の臨時雇用者。（°C） | -10~+70 | |||||||
| 貯蔵の臨時雇用者。（°C） | -40~+85 | |||||||
| パッケージ次元（mm） | L44xW28xH26 | |||||||
注:
1. すべての指定は実用温度の効果および分極のすべての状態が含まれています。
2. コネクター組のためのコネクターそして挿入損失なしで参照される価値は0.20dB （典型的な）および0.30dBです（最高）。
3. 繊維の長さはゴム長が含まれ、コネクターを除きます。
8ch CCWDMの85Cへの-40上の典型的なIL
ページ寸法:
FTTAのCCWDMの適用
順序情報:
| CCWDM8- | X | X | XX | X | X | |
| 波長 | 等級 | ピグテールのタイプ | 長さ | コネクター | パッケージ | |
|
1471 1491 1611 |
P A |
0=bare繊維 1=900umは管を緩めます 2=2mmケーブル 3=3mmケーブル |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
