| 製品名: | Opto機械スイッチ | 長さ: | 1Meter |
|---|---|---|---|
| コネクター: | FC/APC | ケーブル: | 0.9mm |
| Wavelengt: | 1310&1550nm | 電圧: | 5Vか3V |
| ハイライト: | SFP光トランシーバ,sfp のトランシーバー モジュール |
||

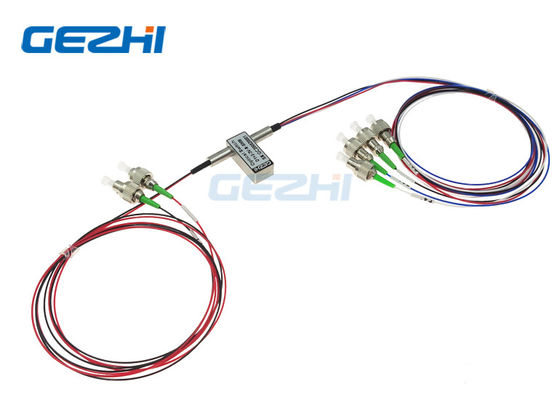

二重1x2 Opto機械スイッチ
GEZHIの二重1x2 Opto機械スイッチは指定出力繊維に入って来る光シグナルの方向を変えることによって光学チャネルを接続する。二重1x2 Opto機械スイッチは超高度の信頼性および速い切り替え速度、また二方向の性能を提供する。二重1x2 Opto機械スイッチは光学ネットワーキングの塗布のための本当の転換の解決である。
| 特徴 | 適用 |
|
|
二重1x2 Opto機械スイッチ指定
| 変数 | GZ-FSW-D1×2 | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | タイプ:1.0最高:1.5 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2 | |
二重1x2 Opto機械スイッチのピン
| タイプ | 国家 | 光学ルート | 電気ドライブ | 状態センサー | ||||||
| D1×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| 掛け金を降ろすこと | P1-P2 | -- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| P1'-P2 | ||||||||||
| B | P1-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい | |
| P1'-P3 | ||||||||||
| 非掛け金を降ろすこと | P1-P2 | -- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| P1'-P2 | ||||||||||
| B | P1-P3 | V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| P1'-P3 | ||||||||||
二重1x2 Opto機械スイッチの光学ルート
| 状態A | 状態B |
 |
|
二重1x2 Opto機械スイッチの順序情報
GZ-FSW-D1x2-X-XX-X-X-X-XX-X-XX
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC |
二重1x2 Opto機械スイッチの次元
