商品の詳細:
お支払配送条件:
|
| 製品名: | ラックマウント式PLCのディバイダー | 波長: | 1260~1620nm |
|---|---|---|---|
| タイプ: | 1x16 | パッケージ: | 19"ラックマウント式1U |
| コネクター: | LC/SC/FC/ST （PCかAPC） | 適用: | DWDMおよびCWDMシステム |
| ハイライト: | 繊維光学のビーム スプリッター,光ファイバーのPLCスプリッタ |
||
割れた比率の1つの入力そして16の出力繊維、SC/APCのアダプター
GEZHI PLC （平面の光波回路）のディバイダーは1つの入力繊維からの多数の出力繊維への割れた比率の単一モードのディバイダーである。それは平面の光波回路技術に基づき、小さい形式要素および高い信頼性を低速費用の軽い配分の解決に与える。GEZHI Photonicsは2×64 ABS箱のタイプ繊維PLCのディバイダーに1×2に1×64および2×2を含む1×Nおよび2×N PLCのディバイダーのさまざまの、提供する。それらはさまざまなアプリケ−ション使用要件を満たす優秀な光学性能、安定性が高くおよび高い信頼性とのすべてである。
1x16 1Uのラック マウントのタイプは1Uフレームを採用するか、または実際の条件に従ってカスタマイズする。それはODFに標準的に取付けられ、箱のキャビネット ボディのappreanceと教会法繊維の配分によって統合しようとすることができる。
GEZHI 1×16 1Uのラック マウント繊維PLCのディバイダーは選択のためのSC、LC、FC及びSTのコネクターを支える。
特徴:
適用
1x16 PLCのディバイダー モジュールの指定
| 変数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | |
| 作動の波長（nm） | 1260~1650 | |||||||
| 繊維のタイプ | G657A1か顧客は指定した | |||||||
| 挿入損失（dB） （P/Sの等級） | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
| 損失の均等性（dB） | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | |
| 典型的な分極の依存した損失（dB） | 0.1 | 0.1 | 0.1 | 0.20 | 0.25 | 0.30 | 0.4 | |
| 最高分極の依存した損失（dB）。 | 0.15 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | |
| リターン・ロス（dB） （P/Sの等級） | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
| 指向性（dB） | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
| 波長の依存した損失（dB） | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
|
一定温度 （- 40~85 ℃） （dB） |
0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 実用温度（℃） | -40~80 | |||||||
| 保管温度（℃） | -40~85 | |||||||
| 装置次元（mm） | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 | N/A | |
| モジュール次元（mm） | 100×80×10 | 120×80×18 | 141×115×18 | |||||
| ミニ モジュール次元（mm） | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | N/A | |
 |
|
|

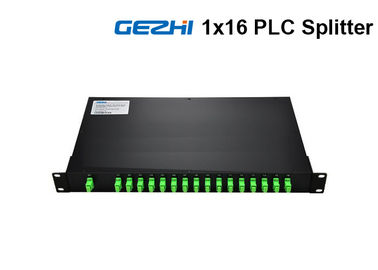

サンプル映像
|

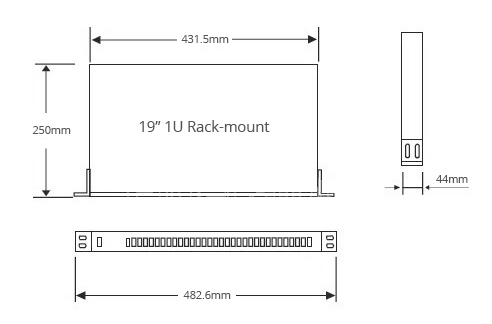

機械デッサン
|
