| 製品名: | MEMS光スイッチ | 波長: | 1260〜1650nmまたは850nm |
|---|---|---|---|
| チャネル: | 1x8か1xN | 繊維のタイプ: | 単一モードまたは多重モード |
| コネクター: | LC/SC/FC/ST （PCかAPC） | 適用: | DWDMネットワーク |
| ハイライト: | 光ファイバー光スイッチ,光ファイバー スイッチ |
||

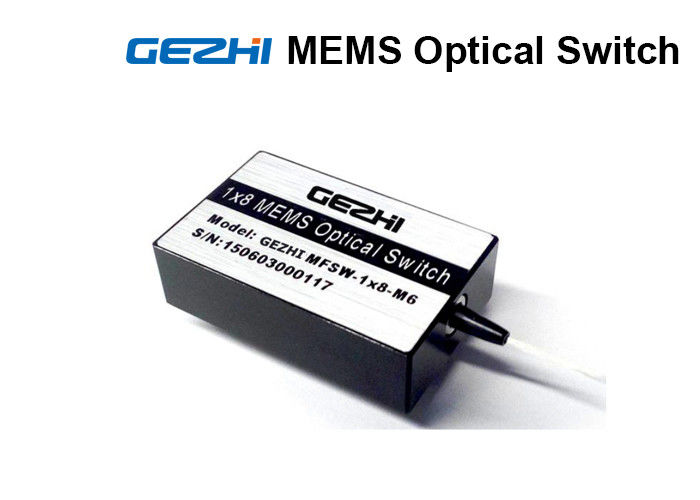

GEZHI Photonics MEMS （Micro-Electro-Mechanicalシステム）のオプティカル スイッチの仕事の波長範囲SM MM 1310±20か1550±20または1625±20 850±20または1310±20または1550±20のテスト波長。
GEZHI Photonics MEMSの単一モードスイッチは容易に光学系に統合されるように設計されている。信頼性が高いMEMSの技術は長い寿命、高い信頼性および高いこれらをOEMの部品として使用のために適したようにする耐久性（最高の3 x 109周期）によって特徴付けられる。スイッチはPCB板に容易な土台を可能にするために包まれる。
特徴
適用
指定
| 変数 | 単位 | GZ-FSW-MEMS-1×N （≤24） | |
| 波長範囲 | nm | SM | MM |
| 1310±20か1550±20または1625±20 |
850±20 または1310±20 または1550±20 |
||
| テスト波長 | nm | 1310/1550/1625 | 850/1310/1550 |
| 挿入損失 | dB |
1.0 （タイプ） 1.2 （MAX） N≤16 1.2 （タイプ） 1.8 （MAX） N≤24 |
0.8 （タイプ） 1.0 （MAX） N≤8 1.0 （タイプ） 1.5 （MAX） N≤12 |
| WDL | dB | ≤0.3 | ≤0.3 |
| PDL | dB | ≤0.15 | ≤0.15 |
| リターン・ロス | dB | ≥40 | ≥25 |
| 混線 | dB | ≥50 | ≥30 |
| 反復性 | dB | ≤±0.05 | ≤±0.05 |
| 電源 | V | 5~12 | |
| 耐久性 | 周期 | ≥109 | |
| スイッチ時間 | 氏 | ≤20 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -5~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 次元 | mm | （タイプA） 39.1 （L） X 24.7 （W） X 11 （H） ±0.2 | |
| （タイプB） 65 （L） X 24.7 （W） X 11 （H） ±0.2 | |||
|
注:1実用温度およびSOPの内で。 2つの除くコネクター。 |
|||
MEMS 1xNのオプティカル スイッチ-次元
パッケージのタイプA
管のタイプ:250um、N≤24
パッケージのタイプB
管のタイプ:900um、N≤16
MEMS 1XNのオプティカル スイッチ- Pin構成
| Pin | 信号の名前 | 記述 | 入力/出力 | 指定 | 単位 |
| 1 | NC | NC |
|
|
|
| 2 | VCC | DC電源 | 力 | 5 | VDC |
| 3 | ストロボ | ストロボ信号、有効のの落ちる端 | TTL |
|
|
| 4 | GND | 地面 | 力 |
|
|
| 5 | D0 | チャネルD0 | TTL |
|
|
| 6 | D1 | チャネルD1 | TTL |
|
|
| 7 | D2 | チャネルD2 | TTL |
|
|
| 8 | NC | NC |
|
|
|
| 9 | TXD | シリアル ポートは送る | TTL |
|
|
| 10 | RXD | シリアル ポートは受け取る | TTL |
|
|
| 11 | GND | 地面 | 力 |
|
|
| 12 | NC | NC |
|
|
|
| 13 | D3 | チャネルD3 | TTL | 3 | |
| 14 | /RESET | 活動的低い調整 | TTL |
順序情報
|
出力 数 |
繊維 タイプ |
パッケージ タイプ |
テスト波長 | 管のタイプ |
繊維の長さ （含みなさい コネクター） |
コネクター | インターフェイス |
|
2:2 4:4 8:8 12:12 16:16 20:20 24:24 |
SM:SM、 9/125 M5:MM、5 0/125 M6:MM、6 2.5/125 X: 他 |
:タイプA B:タイプB |
850:850nm 1300:1300nm 8513:850&1300 nm 1310:1310nm 1550:1550nm 1315:1310&155 0nm 1625:1625nm X:他 |
25:250um （ タイプA） 90:900um （ タイプB） X:他 |
05:0.5m 10:1.0m 15:1.5m X:他 |
OO:どれも FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:他 |
MS1: TTL/RS232 MS2:I2 C |
