| 製品名: | AWGモジュール | タイプ: | Flat-top |
|---|---|---|---|
| チャンネル番号: | 96CH | Connnector: | LC/UPC |
| 波長: | ITUの格子 | 適用: | はい |
| ハイライト: | SFP光トランシーバ,sfp のトランシーバー モジュール |
||

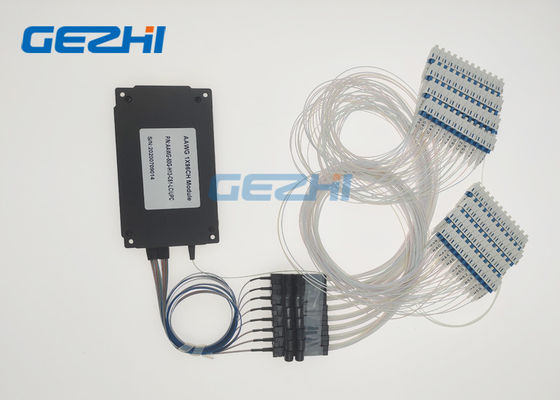

1x96 Flat-top DWDM AWG
1x96 Flat-top DWDM AWGは繊維の組に96までの波長の多重型になることを可能にする高容量ターミナルDWDM解決のための高密度の、低損失および独立受動DWDM装置である。すべての1x96 Flat-top DWDM AWGは良質AAWGの技術を使用してチャネル間のITU-T 50GHz （0.4nm）の間隔ごとのCバンド広がられる。それは輸送PDH、光学地下鉄の端のSDH/SONET、イーサネット サービスおよびアクセス ネットワークに完全に適する。
| 特徴 | 適用 |
|
|
指定
| 変数 | 50GHz Athermal AWGモジュール | |
| 破片のタイプ | Flat-top | |
| チャネルの数 | チャネル80/96の | |
| チャネルの波長（nm） | Cバンド | |
| チャネル・スペーシング（GHz） | 50 | |
| チャネル通過帯域（GHz） | ±6.25 | |
| 波長の正確さ（nm） | ±0.04 | |
| 挿入損失（dB） | < 6=""> | |
| 1dBチャネルの帯域幅（nm） | > 0.2 | |
| 3dBチャネルの帯域幅（nm） | > 0.4 | |
| 分離（dB） | 隣接チャネル | > 25 |
| Non-Adjacentチャネル | > 30 | |
| 総混線 | > 20 | |
| さざ波（dB） | < 0=""> | |
| 均等性（dB） | < 1=""> | |
| 分極の依存した損失（dB） | < 0=""> | |
| 分極モード分散（ps） | < 0=""> | |
| 指向性（dB） | > 45 | |
| リターン・ロス（dB） | > 45 | |
| 色彩分散（ps/nm） | ±20 | |
| 実用温度（℃） | -5~+65 | |
| 保管温度（℃） | -40~+85 | |
| 作動の湿気（%RH） | 5~95 | |
| 貯蔵の湿気（%RH） | 5~95 | |
| パッケージ次元（mm） | L120xW70xH11 | |
| 19''ラック マウントのパッケージ | 19" 1U、2U | |
発注情報
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| 間隔 | 破片のタイプ | チャンネル番号 | 第1チャネル | 入れられた繊維の長さ | 出力繊維の長さ | In/Outのコネクター | |
| Athermal AWG | 05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None 1=LC/PC 2=LC/APC 3=SC/PC 4=SC/APC 5=FC/PC 6=FC/APC X=Specify |
