| 製品名: | AAWG | タイプ: | 二重繊維 |
|---|---|---|---|
| パッケージ: | 1Uラックマウント | 波長: | Cバンド@ITU格子 |
| チャンネル番号: | 32Channelか40CH | コネクター: | LC/PC |
| ハイライト: | sfp の繊維光学のトランシーバー,sfp のトランシーバー モジュール |
||

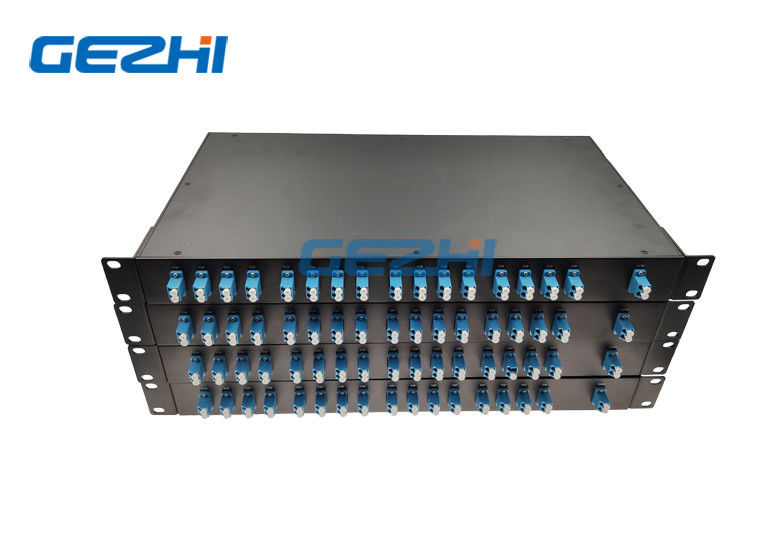

低温32ch Athermal AWG DWDM
GEZHIからの平面DWDMの部品（/Athermal AWG熱）繊維光学および光電子工学の部品のためのTelcordiaの信頼性保証の条件に従って完全修飾です（繊維光学の分岐の部品のためのGR-1221-CORE/UNC、一般的な信頼性保証の条件、およびTelcordia TR-NWT-000468の信頼性保証は光電子工学装置のために練習します）。
|
特徴 |
適用 |
|
|
発注情報
| AWG | X | XX | X | XXX | X | X | X | XX |
| バンド | チャネルの数 | 間隔をあけること | 第1チャネル | フィルター形 | パッケージ | 繊維の長さ | In/Outのコネクター | |
|
C=C-Band L=L-Band D=C+L-Band X=Special |
16=16-CH 32=32-CH 40=40-CH 48=48-CH XX=Special |
1=100G 2=200G 5=50G X=Special |
C60=C60 H59=H59 C59=C59 H58=H58 XXX=special |
G=Gaussian B=Broad Gaussiar F=Flatの上 |
M=Module R=Rack X=Special |
1=0.5m 2=1m 3=1.5m 4=2m 5=2.5m 6=3m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC 7=ST/UPC S=Specify |
指定
| 変数 | 条件 | Specs | 単位 | ||
| 分 | Typ | 最高 | |||
| チャネルの数 | 41 | ||||
| 数チャネル・スペーシング | 100GHz | 100 | GHz | ||
| Cha。中心の波長 | ITUの頻度。 | C -バンド | nm | ||
| クリア チャネルの通過帯域 | ±12.5 | GHz | |||
| 波長の安定性 | 平均分極のすべてのチャネルそして温度の波長の間違いの最大射程。 | ±0.05 | nm | ||
| -1 dBチャネルの帯域幅 | 通過帯域の形によって定義されるクリア チャネルの帯域幅。各チャネルのため | 0.24 | nm | ||
| -3 dBチャネルの帯域幅 | 通過帯域の形によって定義されるクリア チャネルの帯域幅。各チャネルのため | 0.43 | nm | ||
| ITUの格子の光学挿入損失 | すべてのチャネルのためのITUの波長で最低伝達と定義される。各チャネル、まったく温度および分極のため。 | 4.5 | 6.0 | dB | |
| 隣接チャネル分離 | ITUの格子波長の中間伝達からの高い発電、隣接したチャネルのITUバンド内のすべての分極への挿入損失の相違。 | 25 | dB | ||
| 非隣接した、チャネルの分離 | ITUの格子波長の中間伝達からの高い発電、nonadjacentチャネルのITUバンド内のすべての分極への挿入損失の相違。 | 29 | dB | ||
| 総チャネルの分離 | ITUの格子波長の中間伝達からの高い発電、隣接したチャネルを含む他のすべてのチャネルのITUバンド内のすべての分極への総累積挿入損失の相違。 | 22 | dB | ||
| 挿入損失の均等性 | すべてのチャネル、分極および温度を渡るITU内の挿入損失の変化の最大射程。 | 1.5 | dB | ||
| 指向性（Muxだけ） | 入力チャネルnからの力へのチャネルからの反映された力の比率（チャネルn以外） | 40 | dB | ||
| 挿入損失のさざ波 | ITUを渡る光学損失のどの最高でもそして最低は各港で、各チャネルのための境界ポイントを除いて、バンドが付きます | 1.2 | dB | ||
| 光学リターン・ロス | 入力及び出力ポート | 40 | dB | ||
| クリア チャネル バンドのPDL/Polarizationの依存した損失 | ITUバンドで測定される最悪の場合の価値 | 0.3 | 0.5 | dB | |
| 分極モード分散 | 0.5 | ps | |||
| 最高の光学力 | 23 | dBm | |||
|
MUX/DEMUX入出力 監視の範囲 |
-35 | +23 | dBm | ||
ILはITUのwavelengtのまわりで最悪の場合を上のa +/-0.1nm窓表します
PDLは平均分極で上のITUの波長のまわりのa +/- 0.1nm窓測定されました。
