| 製品名: | SMのオプティカル スイッチ | 波長: | SM 1260~1650nm |
|---|---|---|---|
| タイプ: | 非掛け金を降ろすこと | ケーブル: | 900umは管を緩めます |
| 長さ: | 1.0メートル | コネクター: | LC/UPC |
| ハイライト: | SFP光トランシーバ,sfp の繊維光学のトランシーバー |
||

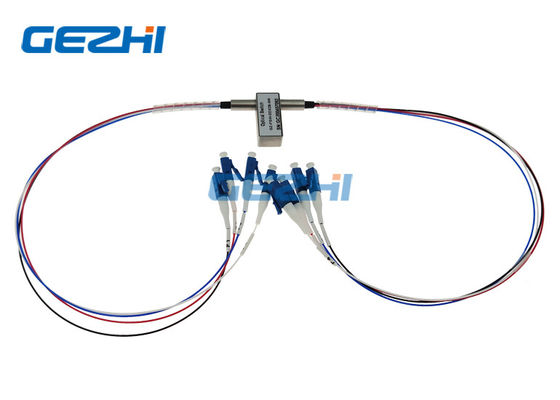

複式アパート2x2バイパスSMオプティカル スイッチ
GEZHIの二重2x2はSMのオプティカル スイッチをである光学部品2の州の光学ルートとばす。
|
特徴
|
適用
|
指定
| 変数 | GZ-D2×2B | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | タイプ:1.0最高:1.5 | タイプ:1.0最高:1.5 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 27.0× （W） 12.0× （H） 8.2カスタム化は利用できる。 | |
光学ルート
| 状態1 | 状態2 |
 |
|

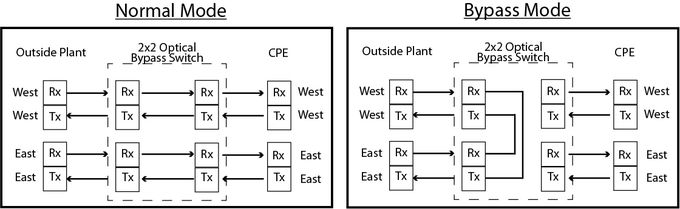

Apllication
ピン
| タイプ | 国家 | Pin定義 | 力 | コンディション モニター | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| 非掛け金を降ろすこと |
P1-P3 P1'-P3 |
-- | -- | -- | -- | 終わり | 開けなさい | 開けなさい | 終わり | |
| B |
P1-P4、P2-P3 P1'-P4、P2'-P3 |
V+ | -- | -- | GND | 開けなさい | 終わり | 終わり | 開けなさい | |
| 掛け金を降ろすこと |
P1-P3 P1'-P3 |
-- | -- | GND | V+ | 終わり | 開けなさい | 開けなさい | 終わり | |
| B | P1-P4、P2-P3 | V+ | GND | -- | -- | 開けなさい | 終わり | 終わり | 開けなさい |
|
次元
順序情報
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None |
